Описание
Описание

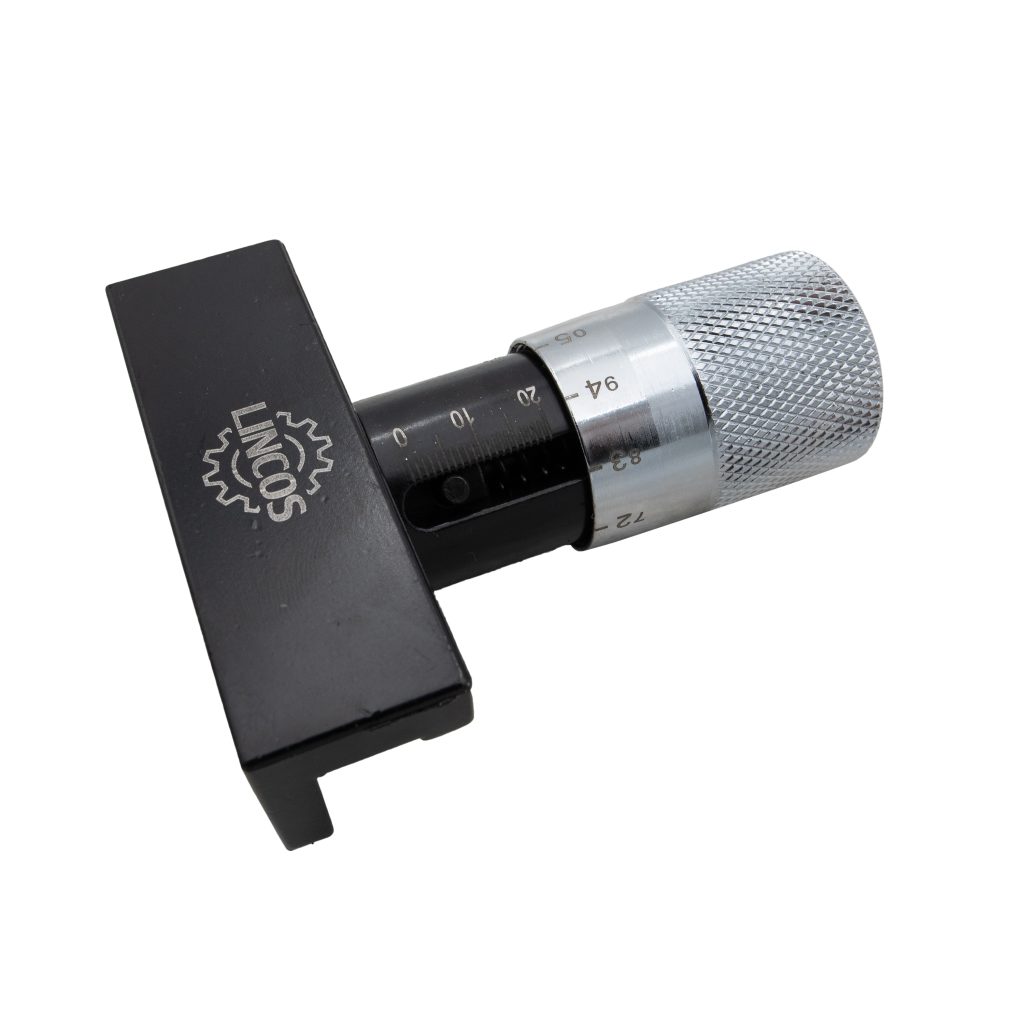

- Двустранна скала позволява измерване от двете страни
- Показва напрежението в Nm
- Регулируема скала 0-20mm
- Може да се използва за ремъци с различна ширина
Използване на обтегач за ангренажен ремък
- Проверка на напрежението на ангренажни ремъци с различна дебелина, измерва движението на ангренажния ремък в въртящ момент. Винаги измервайте в позицията за измерване, посочена от производителя на автомобила (например между зъбното колело на разпределителния вал и водната помпа)
Проверка на напрежението
- 1. Изберете правилната позиция за измерване на напрежението, базирано на препоръките на производителя (можете да видите резултата от измерването от двете страни).
- 2. Поставете манометъра за напрежение върху ангренажния ремък така, че да можете да видите оптималната скала за напрежение (Фигура 1) от двете страни на манометъра. Ако виждате задната част на уреда, използвайте малките числа за фина настройка.
- 3. Проверете данните за напрежението на ангренажния ремък, включително отклонението на ремъка (mm) и натоварването на ремъка (daN)
- 4. Използвайте таблицата, за да определите правилната стойност на напрежението.
- 5. Завъртете накатката, докато достигне стойността, посочена от производителя на скалата за регулиране на напрежението. Можете да настроите стойността точно с помощта на фината скала за настройка.
- 6. Прочетете напрежението от оптималната скала за напрежение и го сравнете с оптималната стойност на напрежението, показана в таблицата. Ако не виждате оптималната скала за напрежение, тя е покрита от скалата за регулиране на напрежението и ангренажният ремък е твърде стегнат.
Регулиране на напрежението
- 1. С помощта на подходящ инструмент за обтягане, приложете натиск върху ролката на обтегача, докато скалата покаже правилната стойност.
- 2. Затегнете заключващия щифт на ролката на обтегача с подходящ инструмент.
Размер на ангренажния ремък
- За ангренажни ремъци с дебелина над 5mm, добавете разликата към настройката на напрежението и оптималното напрежение.
- Например, ако дебелината на ангренажния ремък е 6mm и натоварването на ремъка е 4.5daN, отклонението на ремъка е 3.5mm, тогава настройката на напрежението = 16.0mm +1mm = 17.0mm, оптималното напрежение = 13.0mm +1mm = 14.0mm
